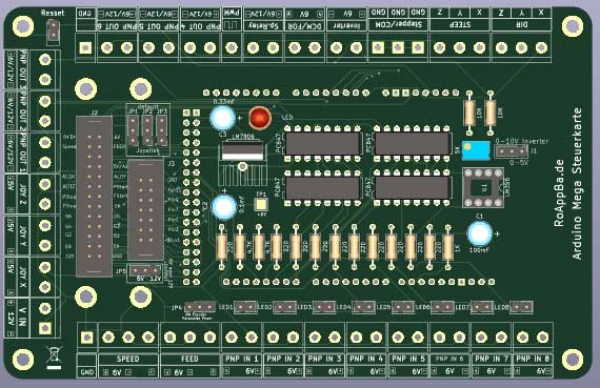

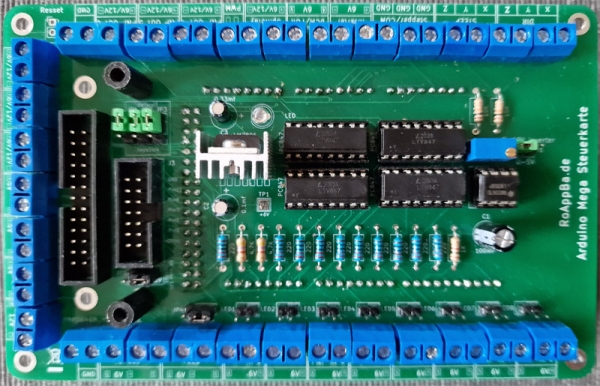

Ich habe meine eigene Steuerkarte für meine CNC Fräße entwickelnd.

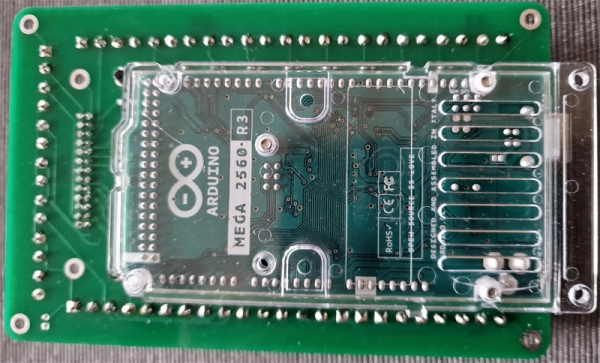

  Die Steuerkarte wird mit einem Arduino Mega angetrieben.

  • Die Steuerkarte kann mit der Software Estlcam oder GRBL betrieben werden.

  • Die Steuerkarte hat 8 Eingänge und 6 Ausgänge, Stepper XYZ Anchluss,
    Spinder Steuerung, PWM Signal 10 oder 5V einstellbar und ein Inverter Anschluss.

  • Es kann ein Joystick direkt an der Steuerkarte über Klemmen angeschlossen werden.

  • Es besteht auch die Möglichkeit über ein Flachkabel ein Handrad an zu schließen.

  • Diese Komponente sind möglich für das Handrad, zB, Joystick, Spindel Poti,
    Vorschub Poti, Spindel Start Button, Spindel Stop Button, Programm Start Button,
    Programm Stop Button, Drehschalter für 6 Geschwindigkeiten,
    Ok Button und ein Encoder für den fein Verfahrweg.


  • Die Ausgänge können wahlweise mit 6 oder 12v betrieben werden.

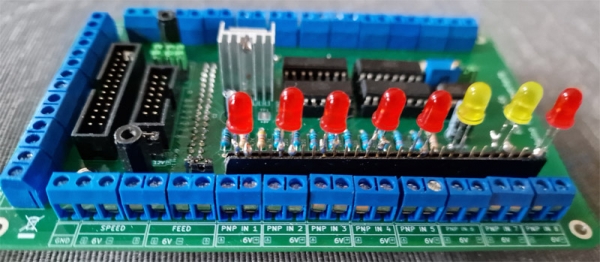

  • An den Eingängen können jeweils ein Led ohne Vorwiderstand angeschlossen werden,
    um zu kontrollieren ob ein Signal anliegt.

  • Über ein Flachkabel kann eine weiter Zusatzkarte angeschlossen werden,
    um die Steuerkarte auf 8 Ausgänge und 16 Eingänge zu erweitern.
